AVEVA Bocad Roof & Wall

AVEVA BOCAD R&W a été spécialement conçu pour les professionnels de l'industrie du bâtiment (Façades/toitures bardée, Mur Rideaux, Portes, Fenêtres, Vérandas) désireux d'obtenir rapidement les documents de calcul des coûts, d'achats, de fabrication et de montage afin d'optimiser leur phase de production.

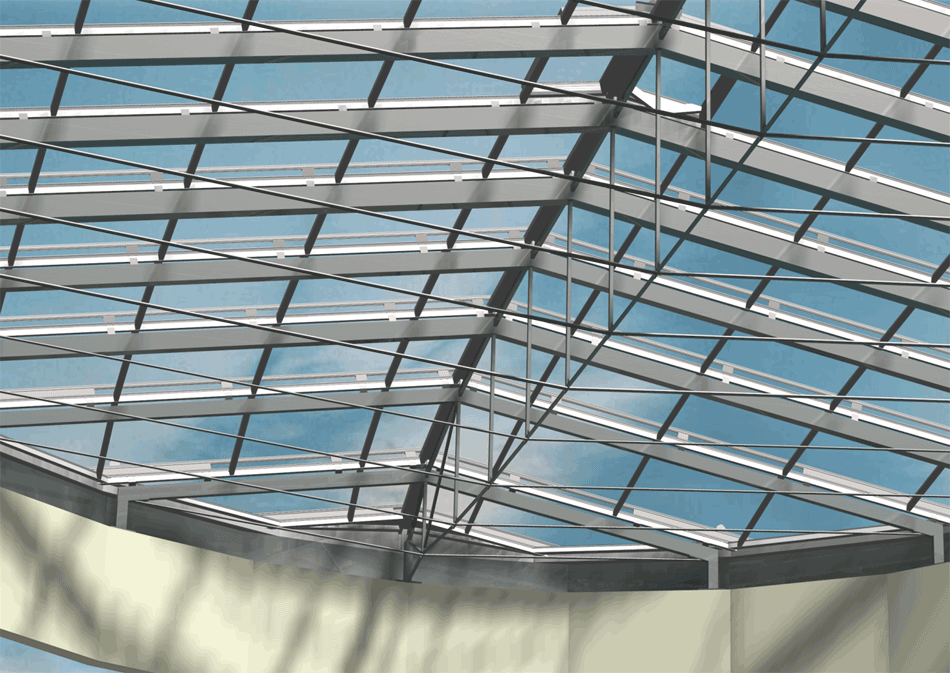

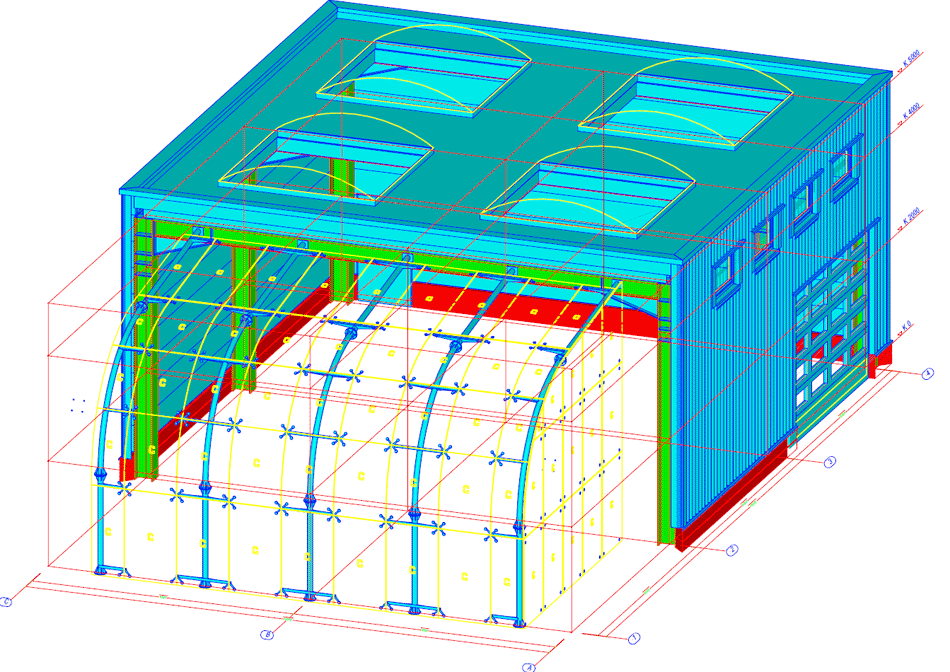

Elle permet une conception 3D précise et efficace, applicable à de nombreux projets bruts ou architecturaux, industriels, commerciaux et la réalisation de dessin technique (DAO) en vue de la fabrication, le débit, et la mise en barre. Il inclut également le pilotage de machines à commande numérique ainsi que la gestion de stock et la gestion de production.

Il prend place dans l'environnement de AVEVA BOCAD STEEL afin d'accroître, d'optimiser et de garantir l'efficacité du transfert des informations entre le bureau d'étude et l'atelier. La combinaison de la puissance des fonctions de AVEVA BOCAD STEEL et de la souplesse des méthodes de AVEVA BOCAD R&W crée une solution efficace et continue qui trouve sa place dans tous les domaines, de la conception et la production jusqu'à la vente. La qualité et l'exactitude des documents réduisent considérablement le risque d'erreur. La combinaison idéale d'un vrai modèle 3D et de la méthode de travail traditionnelle utilisant des vues en plans, facilite l'apprentissage de AVEVA BOCAD. Cela vous donne la garantie de la bonne réussite de votre projet.

Caractéristiques

- gestion des profilés spécifiques (aluminium et bardage) et de leurs associations garantissant une rentabilité maximale

- il inclut les catalogues spécifiques des gammistes intégrant de nombreux systèmes avec propre base de données tels que SCHÜCO, REYNAERS, HUECK, JANSEN, ? et peuvent être combinés voire personnalisés. Ce module vous permet également d'intégrer votre propre gamme en interactif ou de créer des attaches propres aux gammistes : ancrages, renforts, cales de vitrages, profils de liaison, raccords-T

- création de tôle pliée garantissant la liaison automatique des membranes intérieures et/ou extérieures avec ou sans isolant.

- Les vitrages peuvent être doubles ou simples, de qualité et de matériau différents. Les épaisseurs intérieures ou extérieures sont prises en considération.

- la souplesse offerte dans la réalisation du modèle 3D permet la modification des éléments d'une association avant ou après la génération des pièces.

- Les temps et coûts de conception sont réduits au minimum car les dessins d'assemblages et de fabrications, les plats pliés, les listes et dessins de vitrages et les nomenclatures pour achat sont générés automatiquement.

- Les mesures de contrôle dans l'atelier ne sont plus nécessaires étant donné que toutes les fautes structurelles peuvent être directement détectées dans le modèle.

AVEVA BOCAD R&W inclus un module Béton simple à utiliser et extrêmement performant. Vous gagnerez du temps lors de la conception de structure mixte grâce à des boîtes de dialogue ludiques et intuitives en travaillant de manière paramétrique. Il offre la possibilité de créer rapidement et facilement des éléments préfabriqués complets incluant le ferraillage et les fixations.

- création de poteau prismatique ou avec encoches et évidements et fourches réalisées en fonction des éléments concernés, ajout de console

- génération de semelles de fondations, dé de fondations :avec fut, avec fourreaux, sur appuis...

- création de solive prismatique ou avec encoches et évidements

- génération de poutre de formes diverses : pannes RD, poutres RR, poutres de plancher RT et RL

- génération de poutre de toiture pour grandes portées :I, IK, IV

- création de panneaux de façades : murs multicouches avec isolation, socles avec encoche et isolation.

- Dalles de plancher simple ou nervurée

- réalisation d'usinage divers : ouvertures (pour portes, fenêtres) encoches, fourche

- réalisation des fixations entre éléments : rails, cornière d'angle, ancrage, appuis, support, joint, éléments de transport et points de levage.

- ferraillage : armatures principales avec crochets, treillis en acier, étriers, chevauchements et courbures
